Alimentation LED 24V dimmable push et DALI2 GTPC-150-S-24-DA

Alimentation LED (driver) dimmable à tension constante 24V 150W, idéal pour alimenter un ruban LED 24V DC. Compatible 2 modes DALI2 ou PUSH, voir ci-dessous le schéma de câblage.

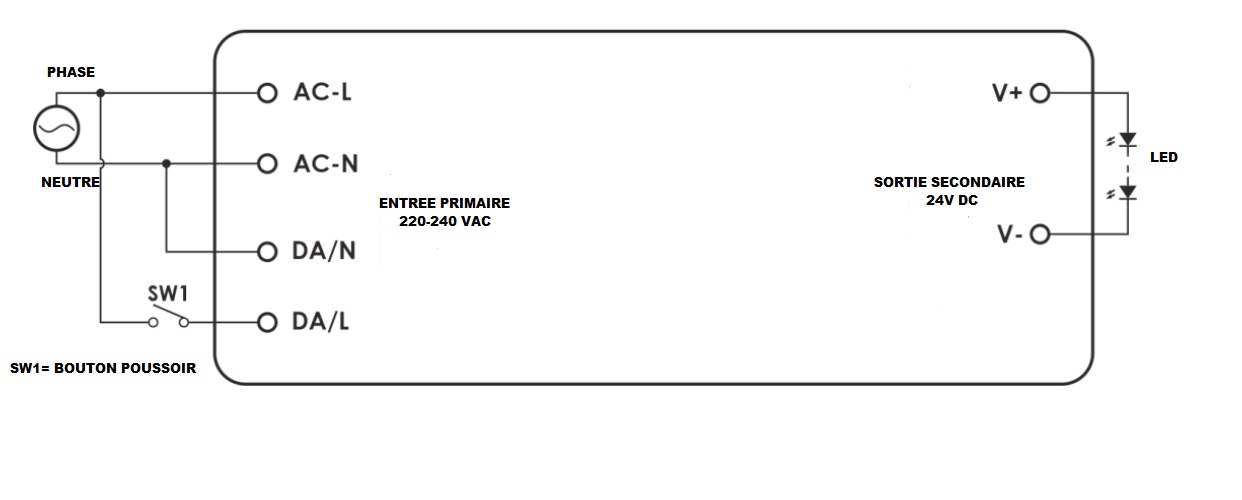

Comment brancher l'alimentation LED dimmable en mode push ?

Que ce soit en installation neuve ou en rénovation l'usage d'un bouton poussoir est possible pour piloter le driver dimmable et donc l'éclairage LED.

Dans le cas d'une rénovation le remplacement d'un interrupteur par un bouton poussoir est possible car seul la phase est nécessaire au branchement comme on peut le voir sur le schéma de branchement ci-dessous.

La plage de variation va de 1% à 100% de l'éclairage, l'appui court permet l'allumage et l'extinction de l'éclairage. L'appui long permet de baisser ou d'augmenter l'intensité lumineuse. Deux appuis court permet de sauvegarder la puissance de l'éclairage du luminaire (veuillez consulter la notice pour plus d'informations).

Il est possible de brancher plusieurs alimentations dimmables (jusqu'à 64 pièces). Il est également possible de remplacer le bouton poussoir par un détecteur de présence, consulter la notice pour le montage.

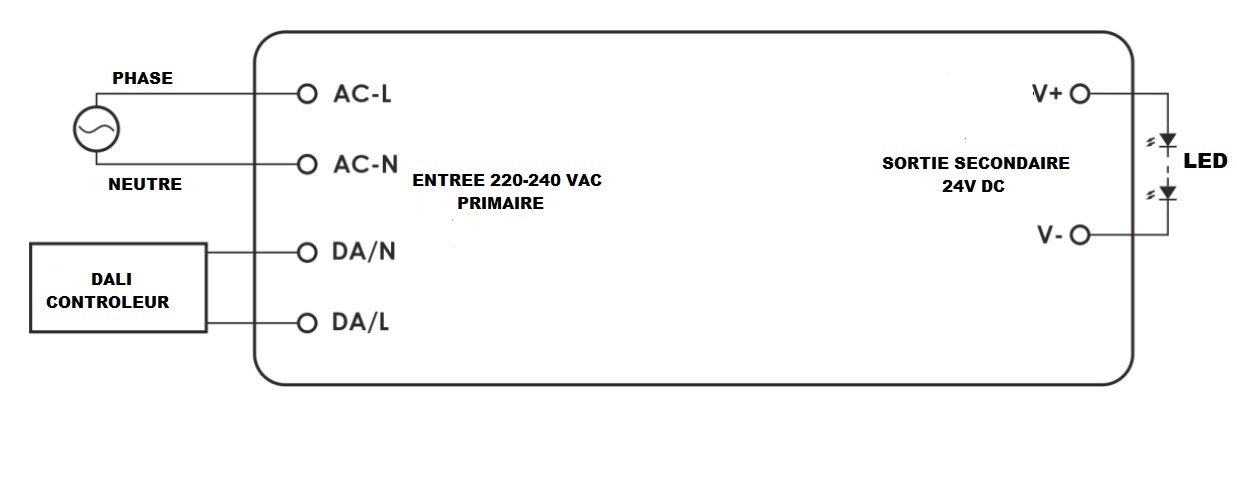

comment brancher l'alimentation LED dimmable avec un contrôleur DALI 2 ?

Il est possible brancher jusqu'à 64 drivers. Veuillez consulter la notice du contrôleur pour le branchement du transformateur dimmable.

Caractéristiques du driver LED dimmable push et dali

Plage tension entrée: 198VAC / 264VAC 47 ÷ 63Hz

Tension sortie: 24V DC

Puissance max: 150W

Facteur de puissance: 0.95

THD: 10% à pleine charge à 220/240VAC

Efficacité énergétique: 91%

Consommation max à vide: 0.5 watt

usage intérieur: IP20 (non étanche)

Type de variation: PUSH et DALI 2

MTBF: 50000 heures à pleine charge (durée de vie)

Dimensions: 290 x 45 x 30.5mm

Poids: 480 gr

EAN CODE: 5902135155516

Garantie 5 ans constructeur
