Le contrôleur DMX 512 est employé pour les utilisateurs souhaitant piloter leurs luminaires LED avec une console DMX ou tout simplement via leur PC. Le protocole DMX est encore largement utiliser dans le monde du spectacle pour animer et créer des shows lumineux.

Le contrôleur DMX 512 est disponible en 3 canaux pour en général les rubans LED RGB et 4 canaux pour les rubans LED RGBW.

Comment brancher un contrôleur DMX avec des LED?

En mode switch comme un contrôleur RGB/RGBW classique.

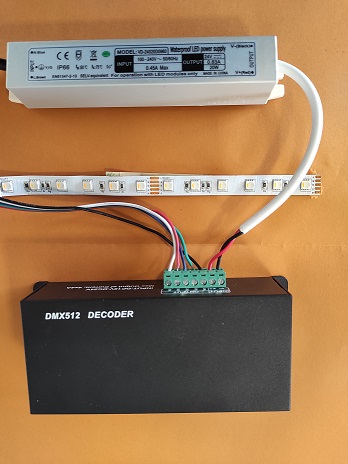

Le contrôleur DMX se branche comme un contrôleur RGB classique entre le ruban LED RGB et l'alimentation (transformateur) comme sur la photo ci-dessous:

Branchement contrôleur DMX avec alimentation et ruban RGBW

En mode adressage avec pilotage d' une console DMX.

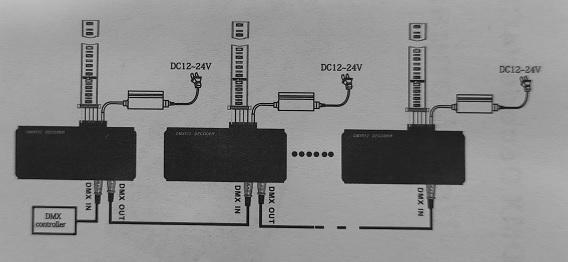

Le branchement est identique à un contrôleur classique RGB ou RGBW comme ci-dessus mais il faut ajouter un câble série entre la console DMX et le ou les contrôleurs DMX. Le branchement série pourra se faire avec des fiches RJ45 ou XLR3.

Branchement DMX en série

Comment utiliser un contrôleur DMX en mode switch

Ce mode permet de régler un scénario prédéfini ou une couleur fixe à l'aide d'une combinaison de switch. Pour activer ce mode vous devez abaisser le switch 10 appelé "FUN". Pour activer le switch sur "ON" vous devez abaisser le switch.

Switch 1 = allumage canal 1

Switch 2 = allumage canal 2

Switch 3 = allumage canal 3

switch 4 = allumage canal 4

switch 5 = allumage des 4 canaux

switch 6 = stroboscopique

switch 7 = clignotements de chaque canal

switch 8 = cascade de couleurs

switch 9 = Fondu.

Pour les modes 6 à 9, vous pouvez faire varier la vitesse en abaissant le switch 1 (vitesse normal) au plus rapide pour le switch 5.

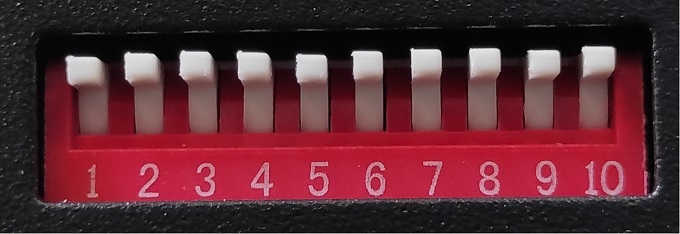

Dip-switch DMX adressage

Comment utiliser un contrôleur en mode adressage pour console DMX.

Le contrôleur DMX 512 doit avoir son switch 10 "FUN" relevé pour être OFF. Cela sera également vrai pour les autres branchés en série via un câble avec fiche XLR3.

Pour assigner une valeur unique d'adressage vous assignez une valeur de 1 à 512 pour chaque contrôleur DMX.

Chaque dip-switch possède 1 valeur pour le code binaire:

1 = 1
2 = 2
3 = 4
4 = 8
5 = 16
6 = 32
7 = 64
8 = 128
9 = 256

Pour avoir la valeur 37 pour l'adressage, il faudra abaisser le switch 6,3 et 1.

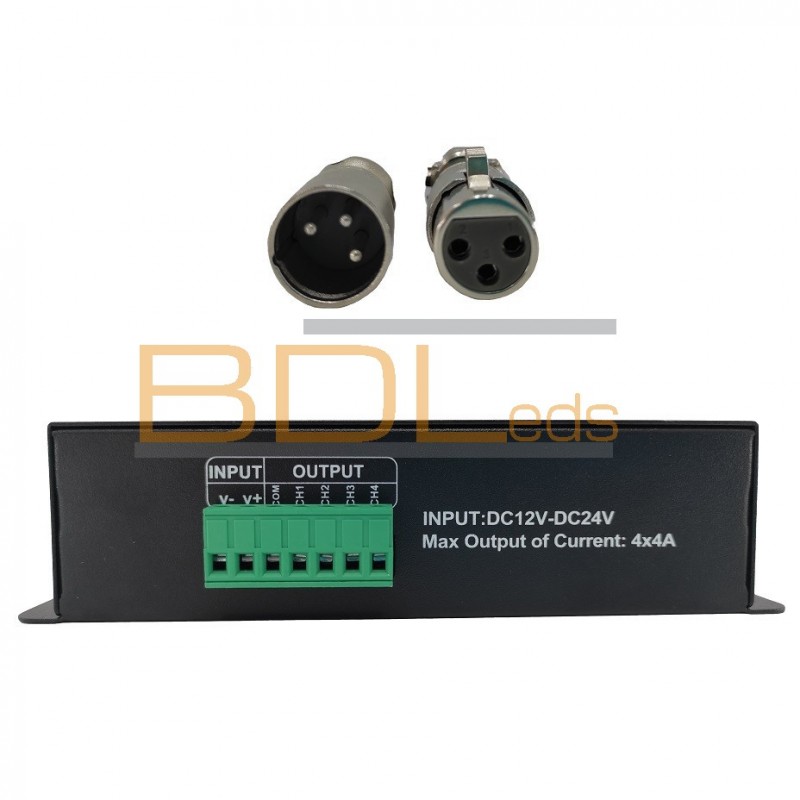

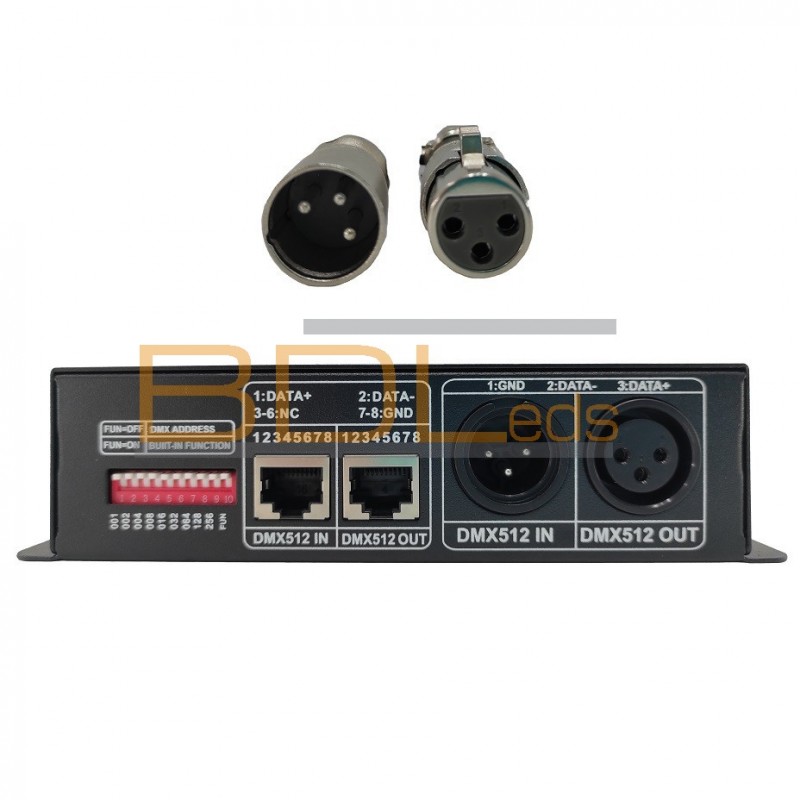

Caractéristiques du contrôleur DMX 512 pour LED.

Tension de fonctionnement: 12V ou 24V DC

Canaux: 3 ou 4 selon le modèle

Dimensions: 165*65*40mm

Poids; 310gr

Consommation à vide: <1 Watt

puissance: 4A max par canal soit 192W max en 12V ou 384W max en 24V

Fréquence de sortie: 980Hz

Garantie 2 ans

Questions générales sur le produit LED uniquement

Envoyez-nous votre question

Franck le 10/10/2022	Question : Bonjour, Quelle est la vitesse de rafraichissement du modèle ? Je cherche un minimum de 500hz. Cordialement, FM
	Réponse : Bonjour, La fréquence de gradation est de 980Hz.

Nicolas le 17/04/2020	Question : Bonjour, Je souhaiterais savoir de quel polarité était la sortie commune + ou- Se serait pour connecter un système de ruban led 12v mais avec le commun négatif, hors aujourd'hui les ruban et contrôleur ont plutôt le commun positif. Merci Nicolas
	Réponse : Bonjour, c'est le + qui est en commun comme tout les contrôleurs disponibles sur le site.
