Connecteur à clips pour ruban led unicolore

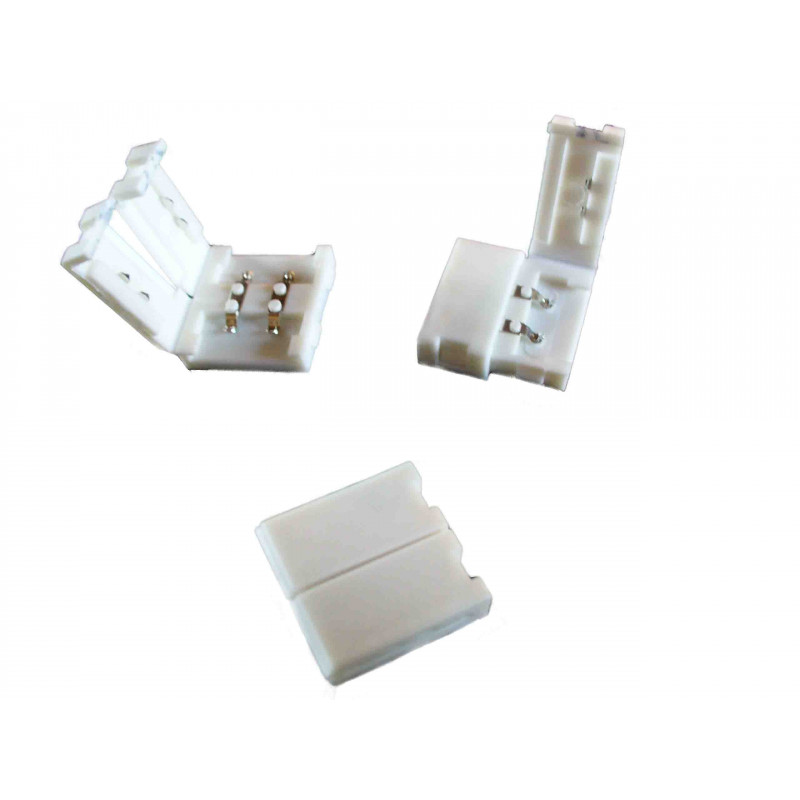

Ce raccord permet la liaison entre deux sections de ruban LED unicolore (monochrome) non étanche. Ce connecteur de liaison permet d'éviter la soudure à l'étain pour relier deux bandes LED.

Le branchement se fait par ouverture du clapet de part et d'autre avec insertion des rubans LED de chaque coté puis fermeture du clapet. Il est recommandé de retirer la protection de l'adhésif sur la zone à insérer, ainsi que l'excès d'étain le cas échéant sur les pistes cuivrés de la bande..

Etant donné la taille du connecteur ruban LED, la plupart ne sont pas compatibles avec l'usage d'un profilé aluminium. Il faudra considérer la taille du raccord et l'espace libre dans le profilé, diffuseur clipsé.

• Connecteur 8mm: Longueur=16.5mm Largeur=12.5mm épaisseur=5mm
• Connecteur 10mm: Longueur=16.5mm Largeur=14.5mm épaisseur=5mm
• Connecteur 12mm: Longueur=16.5mm Largeur=16.5mm épaisseur=5mm

Si vous  possédez le ruban vérifier la largeur du circuit imprimé , il existe des variantes selon les fabricants.

Attention le connecteur n'est pas compatible avec les rubans LED excédant une densité de 60led/m, pour une densité de 120led/m il y a ce raccord avec ouverture pour le passage de la première LED, au delà d'un densité supérieur à 120led/m il faut utiliser le raccord LED spécial haute densité conçu pour les modèles hautes densités, comme pour les rubans COB.

Ce raccord n'est pas compatible avec les rubans LED étanche ( IP65, IP67, IP68, etc), néanmoins il est toujours possible après un travail minutieux de nettoyer la glue d'étanchéification en rendant les surfaces de contact électrique propre.

Pour les bandeaux LED étanche, vous pouvez opter pour ce raccord de liaison pour ruban IP68.
