Connecteur en étoile pour ruban led

Ce dispositif est avant tout un moyen simple de réaliser des formes complexes sans utiliser de fer à souder, il est dans la plupart des cas suffisant pour les réalisations simples. Ce procédé n'est pas sans contrainte ou contre-indication il sera parfois nécessaire de réaliser des soudures avec fils souples. Ce raccord X ne peut pas être utilisé pour une bande LED de densité supérieur ou égale à 120led/m.

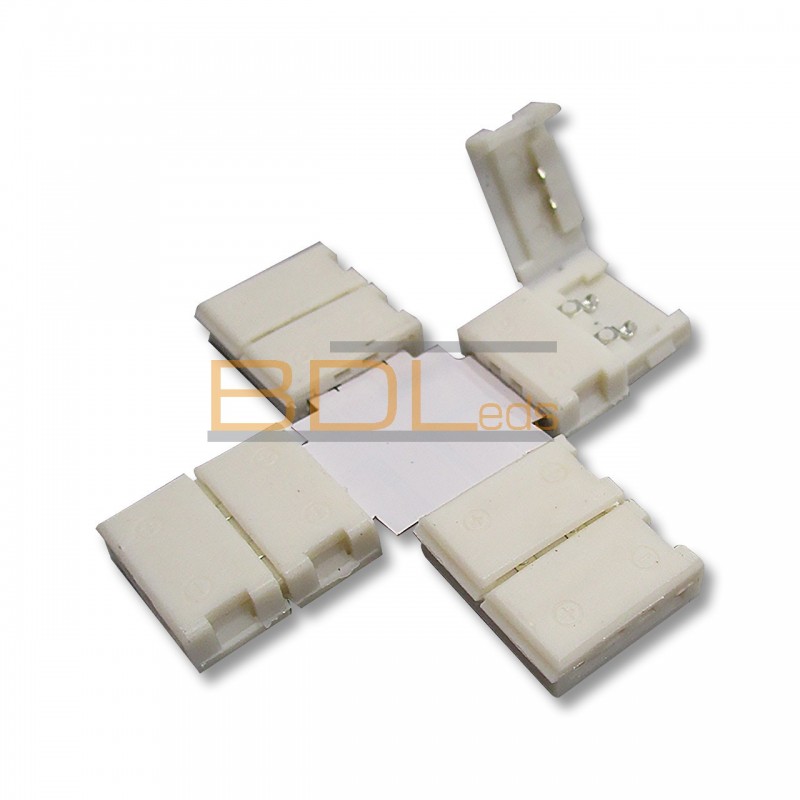

Ce raccord permet de faire une perpendiculaire au ruban LED initial. Le connecteur X (à étoile) permet de créer une croix lumineuse. A chaque extrémité du raccord vous devez ouvrir le raccord à clapet pour y insérer la bande découpée (au préalable il faut retirer le double face adhésif à proximité de la coupe).

Insérez le ruban dans la fente de passage du connecteur (les picots doivent faire contact avec les pistes cuivrées). Vous pouvez refermer le clapet pour la tenue de l'ensemble.

Ce modèle est disponible exclusivement en 8 mm et 10 mm pour les rubans mono (blanc ou de couleur).

Dimensions:

• Modèle pour ruban LED 8mm Mono: Longueur 44 mm, Hauteur 44 mm, épaisseur 5 mm
• Modèle pour ruban LED 10mm Mono: Longueur 50 mm, Hauteur 50 mm, épaisseur 5 mm

Le raccord de part ces dimensions ne permet pas d'être intégré dans un profilé aluminium.

Ce type de raccord rapide existe sous d'autres référence, en L pour réaliser des angles à 90° ou en T.

Astuce: Ce modèle est conçu pour les rubans n'excédant pas 90led/m, en optimisant la coupe du ruban (décaler la coupe par rapport au trait de coupe en sacrifiant une section de ruban), on peut l'utiliser avec du ruban 120led/m.

Remarque importante lors de l'assemblage de vos sections de bandes LED, il est important de vérifier la polarité, le + doit correspondre avec le + de chaque bande, si la polarité n'est pas respectée le ruban LED ne s'allumera pas. Il faudra simplement brancher l'autre bout pour respecter la polarité.
