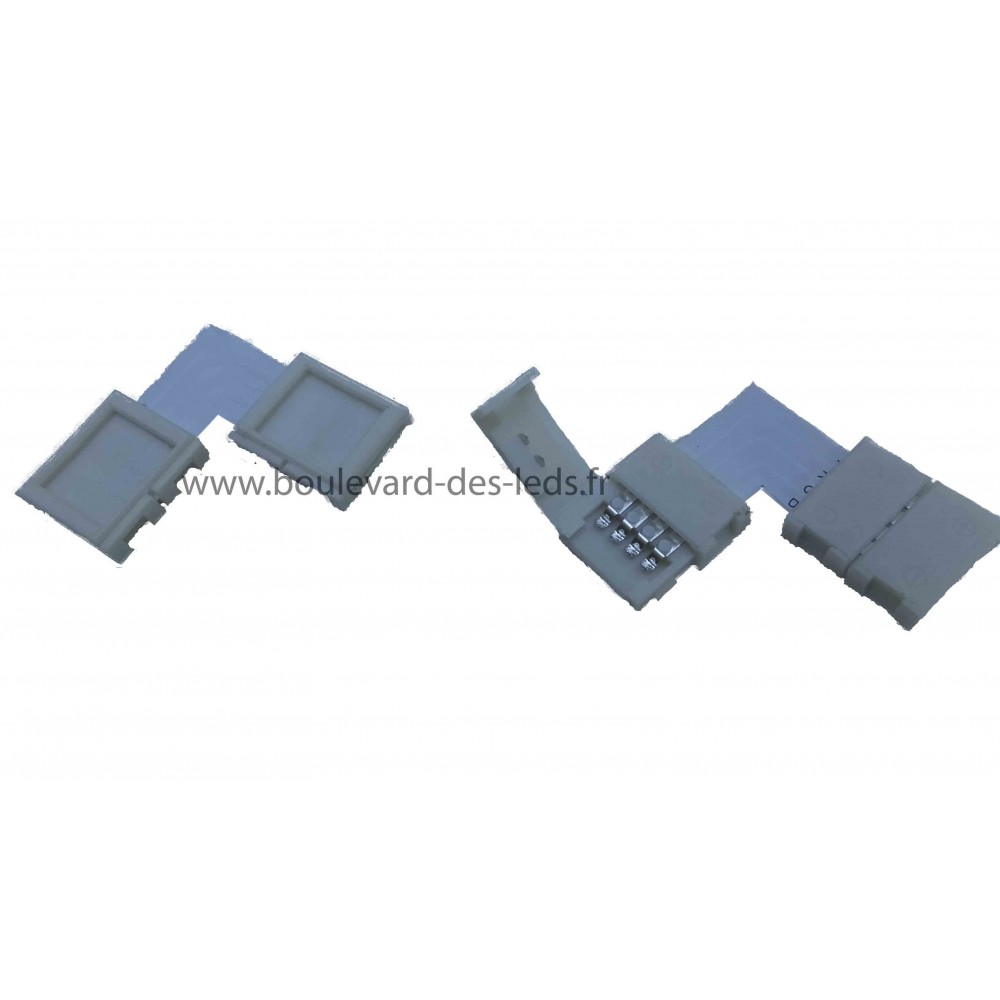

Connecteur RGB à clips d'angle à 90° pour ruban

Le connecteur permet de réaliser un angle droit sur des rubans LED RGB (3 canaux soit 4 fils).

Pour la mise en Œuvre vous devez:

1. Ouvrir les deux clapets recevant les deux rubans RGB
2. Enlevez 7-8mm de double face avant insertion du ruban
3. Après insertion vérifier que les picots sont bien en contact avec les pistes cuivrées du CMS (circuit imprimé du ruban).
4. Contrôler que les 2 circuits correspondent (+ avec le +, le R avec le R, etc)
5. Refermer les deux clapets pour le maintien des bandes LED RGB.

Pour information il n'est pas nécessaire que le + du connecteur correspond avec le + du ruban mais bien le + des deux rubans. Pour résumer les annotations (+,R,G,B) sur le connecteur sont là à titre d'exemple car selon les fabricants l'ordre peut être inversé.

Attention à la largeur de votre bande LED RGB, il existe 2 modèles l'un en 10mm et l'autre 12mm. A vérifier impérativement la largeur de votre ruban avant de commander un raccord.

Ce connecteur d'angle droit pour RGB est compatible uniquement pour les modèles jusqu'à 60led/m en densité. Au delà selon la coupe vous ne pourrez pas refermer le clapet de fixation.

En raison de la taille (32mm*32mm), le connecteur est rarement compatible avec l'usage des profilés aluminium.

Il existe également des connecteurs RGB en forme de Té et étoile.
