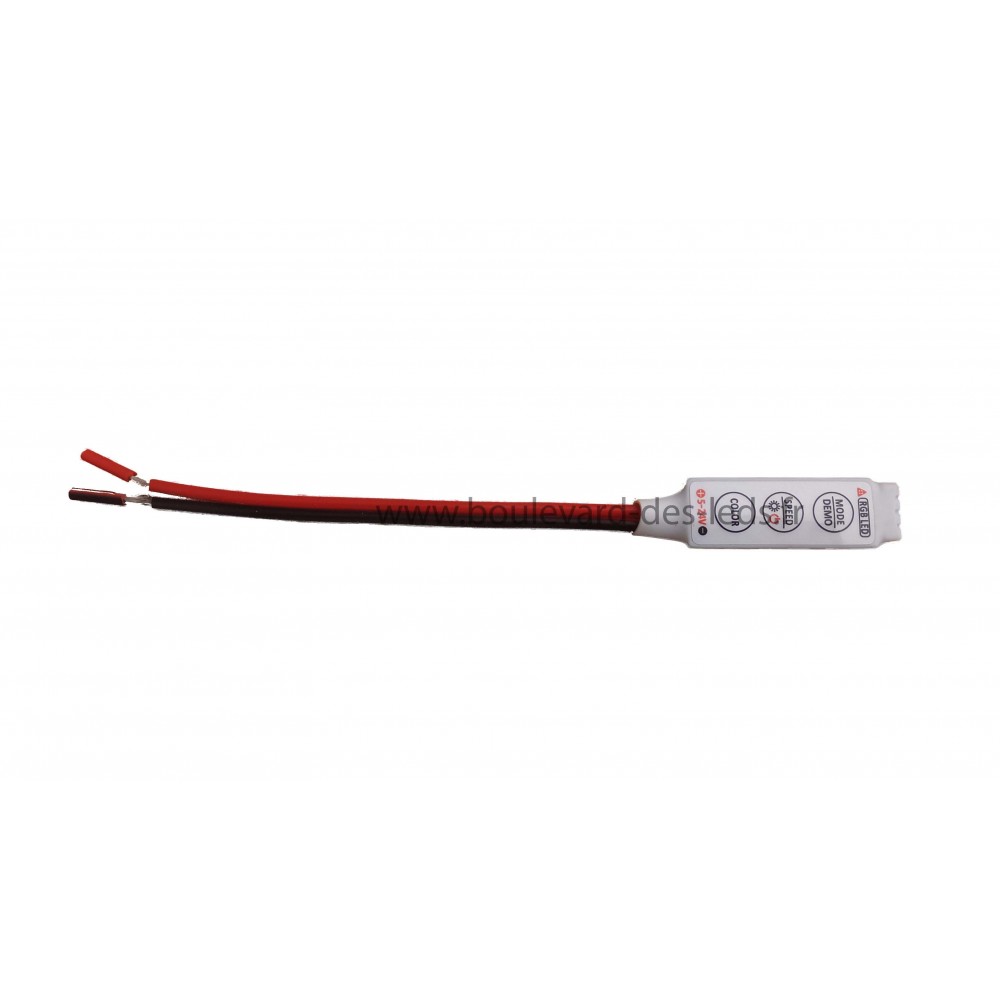

Mini contrôleur LED RGB

Comment brancher le contrôleur RGB ?

Ce contrôleur RGB dispose de deux avantages, son prix et sa taille minimaliste. Dans le cas où votre ruban LED RGB n'est pas équipé de broches, il est toujours possible de rendre le système compatible, il y a deux solutions, soit par soudure ou raccord rapide, voyons les 2 méthodes en détail.

1.        Par soudure: Avec ce raccord filaire à 4 broches, il suffit de souder les 4 fils aux 4 pistes RGB+ de votre ruban pour rendre n'importe quel ruban RGB compatible avec ce mini contrôleur.
2.        Par raccord rapide: Avec ce raccord rapide RGB, il suffit de couper votre ruban au trait de coupe, puis de glisser le ruban dans le raccord puis de refermer le clapet, attention il existe deux largeurs 10mm et 12mm selon la largeur de la bande.
3.

Caractéristiques du mini contrôleur RGB

 Les dimensions du contrôleur sont de 40mm de longueur et 5mm d'épaisseur. Cette taille compacte en fait un contrôleur RGB pratique et discret. Sa longueur de 40mm et sa faible épaisseur lui permet de s'intégrer dans un luminaire RGB DIY.

La puissance admissible maximale est de 2 ampères par canal soit 6 ampères au total, ce qui correspond à une bobine RGB 12 volts de 5 mètres en 60led/m. Dans tous les cas, le contrôleur LED RGB pourra accepter une puissance de 72 watts en 12 volts et 144 watts en 24V.

Le dimmer LED RGB permet de piloter la bande LED RGB pour réaliser des changements de couleur, celui-ci est essentiel pour profiter pleinement des caractéristiques d'un ruban LED RGB.

Comment fonctionne le contrôleur RGB

Le contrôleur RGB ne dispose pas de télécommande. Le pilotage se fait directement en activant les 3 boutons sur le contrôleur lui-même.

Ci dessous les caractéristiques des boutons:

Bouton couleur: les couleurs primaires (bleu, rouge et vert), secondaires ( jaune, cyan et magenta) et enfin le blanc.

Bouton speed: réglage intensité en mode fixe, appui long=extinction, réglage vitesse des différents type de scénario

Bouton mode: choix entre 20 modes disponibles. Les différents scénarii sont le clignotement et fondu de différentes couleur mais aussi des couleurs fixes.

•
