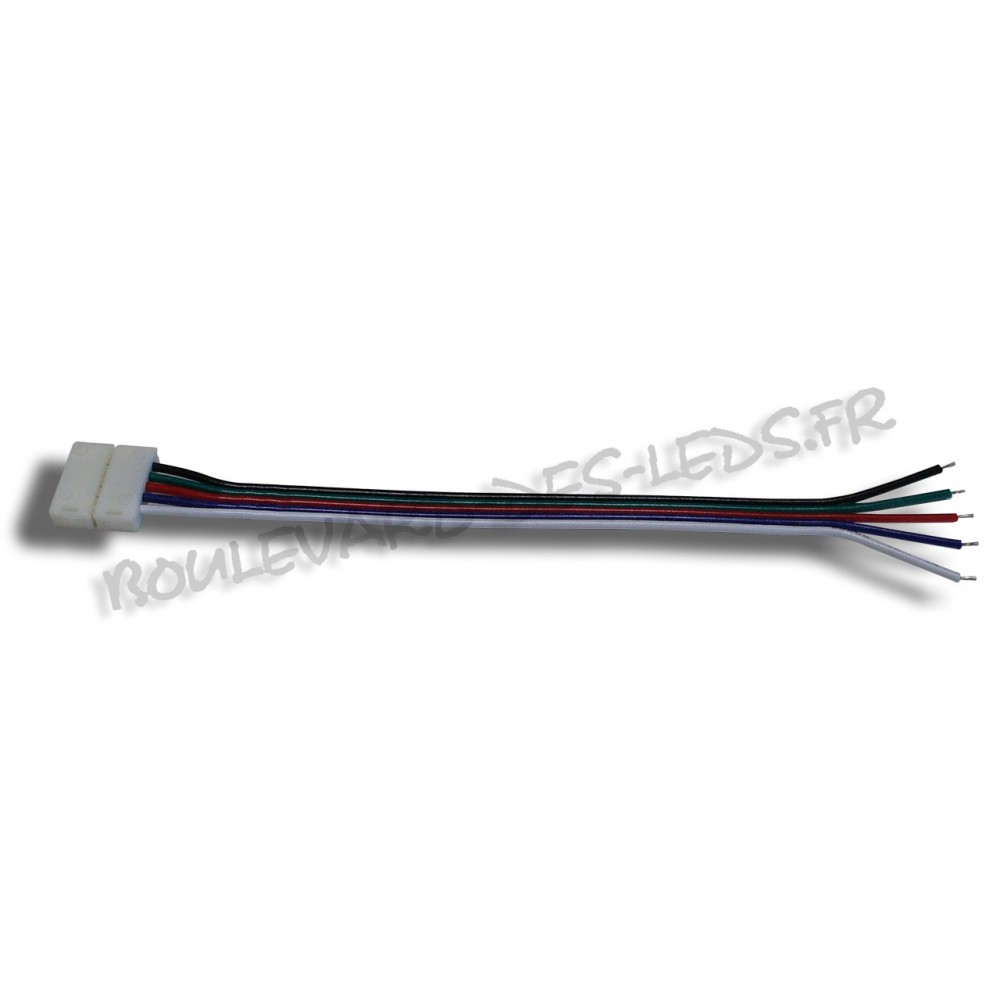

Connecteur pour ruban led RGBW

Le connecteur de ruban LED RGBW mesure 16 mm de large, en raison de sa dimension, il est rarement associable avec les profilé aluminium, il est impératif que celui-ci possède une côte intérieur supérieur à 16mm.

Ce raccord led RGBW permet de créer un nouveau départ suite à une coupe, la longueur des 5 fils mesure 15cm.

Avant de choisir il faut contrôler que votre bande LED RGBW soit compatible, ci-dessous les 3 points à vérifier:

1. La largeur de circuit imprimé doit mesure 12mm
2. la densité de LED doit être inférieure ou égale à 60led/m
3. votre bande doit être IP20 (non étanche)

Pour le point 3, il est possible d'utiliser des modèles étanches IP65 et IP68, mais demande une attention particulière, il faudra retirer avec précaution la couche de protection généralement en silicone sur la zone de contact. La zone  de contact (piste cuivrée) se trouve de part et d'autre du trait de coupe.
