Rallonge ruban RGBW 15CM

Prolongateur pour relier 2 rubans RGBW

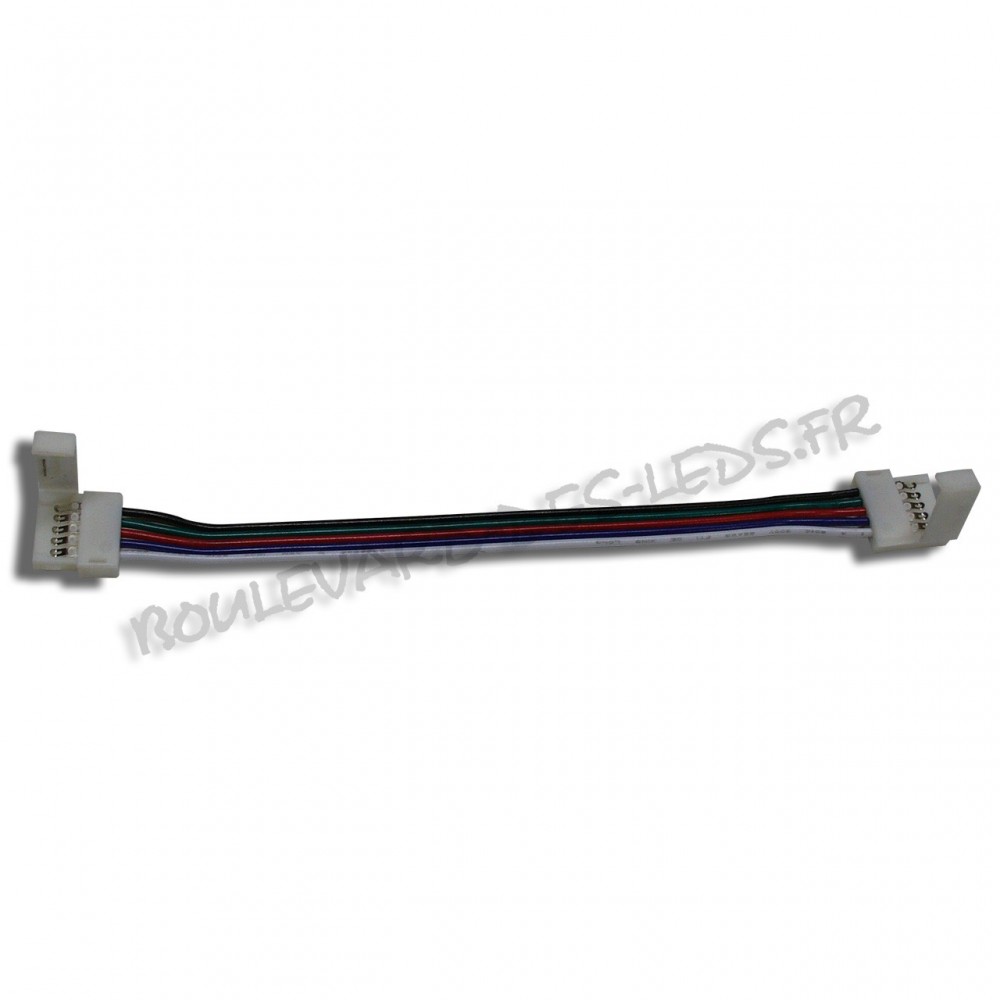

Cette rallonge pour ruban led RGBW permet relier deux bandes entre-elles, réaliser un angle droit ou bien faire tout simplement un aller retour pour concevoir une mise en place en parallèle. Ce prolongateur LED RGBW est constitué d'une nappe 5 fils de 15cm avec un connecteur à chaque extrémité, le connecteur dispose d'un fermoir à clapet pour le maintien de la bande LED.

La rallonge LED RGBW est compatible avec les rubans à 5 fils de connexion soit 4 canaux, 1 fil pour chaque couleur, le bleu, le rouge, le vert ainsi que le blanc puis le cinquième pour le fil + en commun. Que le modèle soit 4 puces intégrées RGBW ou bien LED RGB et LED blanc séparés, la bande doit faire impérativement 12mm de large, si votre modèle fait 10mm il n'est pas compatible.

Il n'est également pas compatible avec le modèle d' une densité de 96 LED/m , les LED sont très rapprochées, il n'est pas possible de refermer le clapet pour le maintien du connecteur. En version étanche il n'est également pas possible d'employer cette connexion à moins d'ôter le silicone en surface du ruban pour pouvoir le glisser dans le raccord. A noter que les fils du prolongateur ne sont pas amovibles, ils ne peuvent pas être remplacer pour être rallonger.

Dans le cas où votre ruban LED RGBW n'est pas compatible, il suffit simplement de souder un câble à 5 fils sur mesure pour concevoir votre rallonge. La soudure se fera sur les pistes cuivrés de part et d'autre du trait de coupe de la bande.

Peut on utiliser un connecteur LED dans un profilé LED en aluminium ?

Les profilés LED sont étudiés pour accueillir juste la largeur d' un ruban LED, les connecteurs sont la plupart du temps bien plus large que le ruban LED lui-même, par conséquent la plupart des profilés alu qui épousent parfaitement les bandes LED n'acceptent pas ceux-ci.

Néanmoins il est toujours possible d'opter pour un modèle plus large mais ces profils aluminium sont moins discret et souvent plus cher du fait de leur poids.
