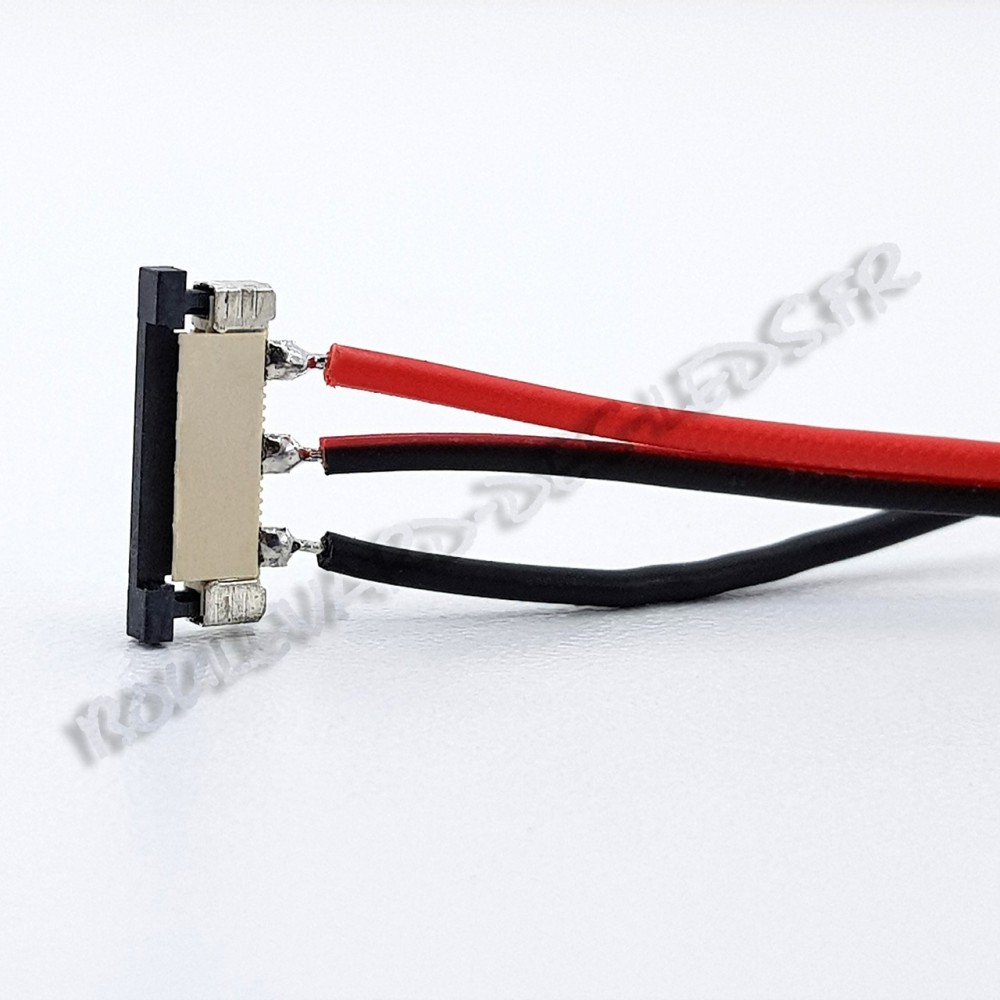

Connecteur ruban led bi-chromatique

Ce connecteur mesurant 15mm de large est rarement compatible avec les profilés aluminium classiques, ceux-ci devront avoir une largeur intérieur supérieur à 15 mm pour accueillir cette connectique.

Lors d'une coupe d'un ruban LED à deux canaux (bichromatique ou Dual), vous n'êtes pas toujours équipé d'un fer à souder performant pour réaliser votre connectique, il existe ce type de branchement à réaliser sans soudure. L'installation est simple il fait ouvrir le clapet de maintien de la bande ( de couleur foncé), insérer la bande en enlevant au préalable l'autocollant 3M puis refermer le clapet. Il faudra prendre soin d'avoir coupée en premier la bande correctement.

Il faudra vérifier la largeur de la bande, le CMS (circuit imprimé) doit mesurer impérativement 10 mm de large.

Les rubans concernés sont donc des modèles avec deux types de LED, ci-dessous quelques exemples:

1. deux températures différentes par exemple blanc chaud/blanc froid mais aussi blanc chaud/blanc neutre.
2. deux couleurs différentes par exemple rouge et bleu dans le domaine horticole.
3. RGB magic d'une façon détournée qui comporte également 3 fils ( le +, le - et le Data)

La longueur du fil est environ de 15cm.
