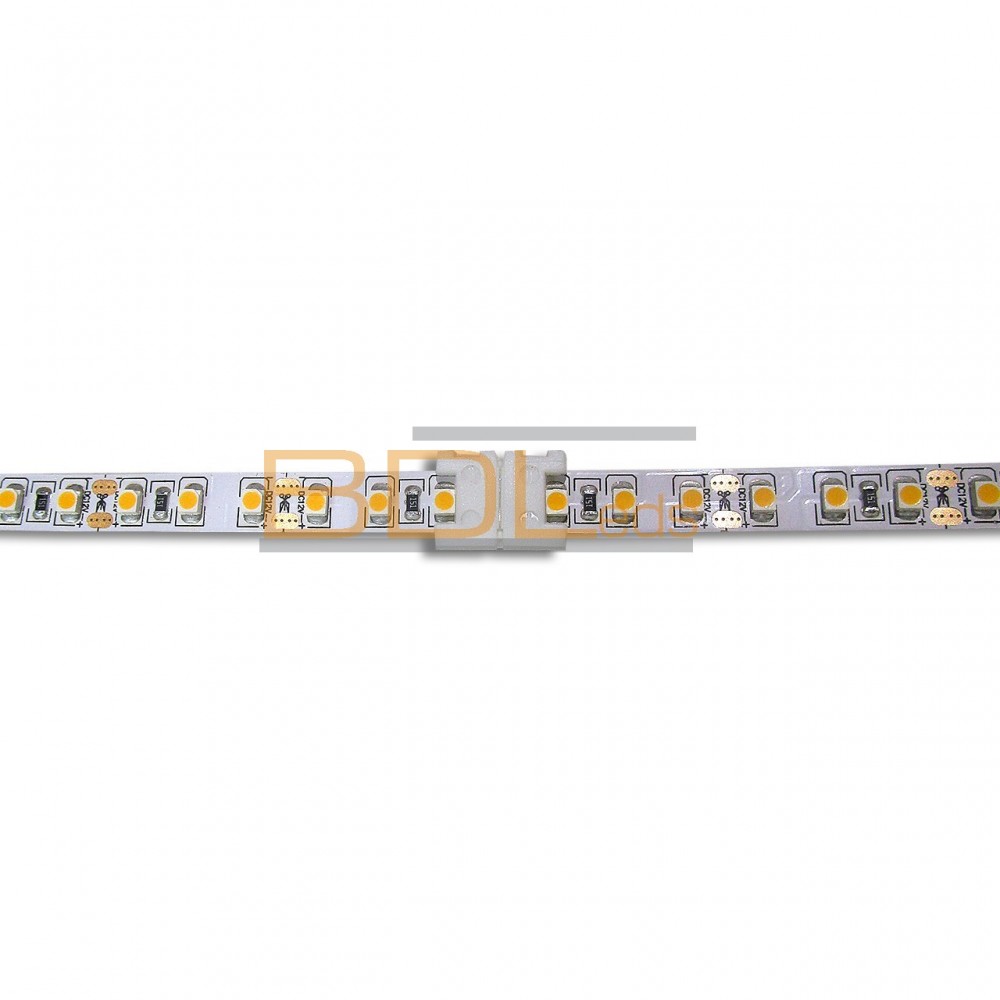

Raccord liaison ruban LED haute densité

Ce raccord de liaison permet de raccorder deux sections de bandes LED soit pour rallonger celle-ci ou relier deux chutes pour créer un nouveau ruban.

Ce connecteur rapide permet de s'affranchir de souder le ruban LED afin de permettre au plus grand nombre d'économiser sur les longueurs à acheter.

L'avantage majeur de ce modèle est le fait qu'il possède une entaille au niveau du clapet permettant de refermer le connecteur sur des modèles avec une densité supérieur à 60led/m. le connecteur reste compatible avec les densités de 60led/m ou inférieur.

Pour les rubans LED avec une densité supérieur à 120 led/m il faudra vous orientez sur la version pour LED COB.

Comment raccorder deux rubans LED sans soudure avec ce raccord ?

1. Il faut bien vérifier que les rubans ont été coupés correctement, c'est à dire au trait de coupe permettant d'avoir les deux pistes cuivrées dégagées.
2. Ouvrir les deux clapets permettant le bon maintien du ruban LED
3. Retirer l'autocollant 3M sur 1 cm sur chaque bande.
4. Enfiler le ruban jusqu'en buté du connecteur en contrôlant que les pistes + et - se font face
5. Vérifier que les pattes du connecteur touchent les contacts cuivrés.
6. refermer les clapets pour le maintien du système.

Quelles précaution pour le raccordement ?

Ce connecteur ruban LED existe en deux tailles pour les modèles de 8mm et 10mm, toute autre taille est incompatible. Réservé uniquement au ruban LED monochrome non étanche, 12V ou 24V, c'est à dire incompatible avec les RGB, RGBW et RGB+CCT.

Il existe des équivalents pour les rubans LED RGB, CTT et RGBW.

Pour la bande LED étanche IP65 ou IP68 , il est toujours possible de retirer la glue ou le silicone pour employer ce connecteur mais nous ne le conseillons pas.
