Connecteur angle 90° ruban led 220V unicolore

Ce raccord à 90° permet de réaliser un angle droit avec votre vos rubans led 2835 ou 5050 220V. Il ne peut être installé uniquement en respectant le trait de coupe du bandeau LED 220V, c'est à dire il ne peut pas être installé n'importe où sur la bande LED.

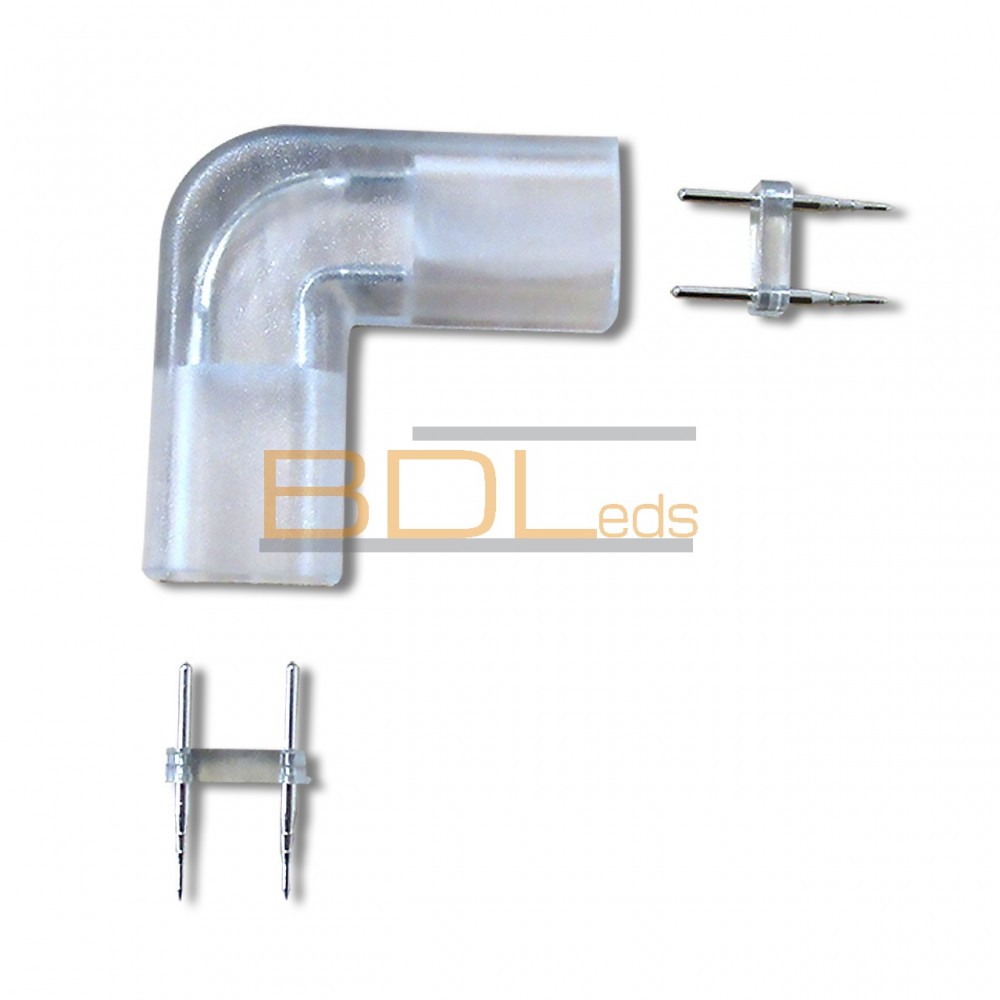

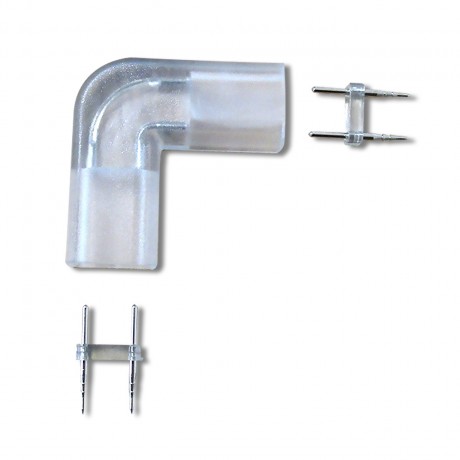

Le connecteur d'angle est livré avec les deux picots mâle/mâle. Les picots pointus sont à enfoncer dans la gaine du bandeau et à l'endroit des deux conducteurs électrique pour faire contact. Il est important de prendre soin de ne pas rentrer en contact la broche avec le ruban lui même (là où sont soudés les LEDs) . Attention il existe deux versions avec des écartements différents selon le type de bandeau, l'un pour les bandeaux LED 220V avec LED 2835 et l'autre avec les LED 5050.

1.  Pour le bandeau LED 2835, l'entraxe de la broche est de 10.5mm, les dimensions hors tout du connecteur angle droit  sont  de 54mm x 54mm, l'épaisseur est de 12.5mm.
2. Pour le bandeau LED 5050, l'entraxe de la broche est de 8.5mm, les dimensions hors tout du connecteur angle droit sont de 45mm x 45mm, l'épaisseur est de 12.5mm.

Peut être employé en intérieur ou extérieur, la connexion devra être étanchée avec de la colle mastic hybride ou silicone, attention le mastic sanitaire n'est pas suffisant.

Attention ne jamais dépasser 50M d'un seul tenant sur un ruban LED 220V monocouleur.
