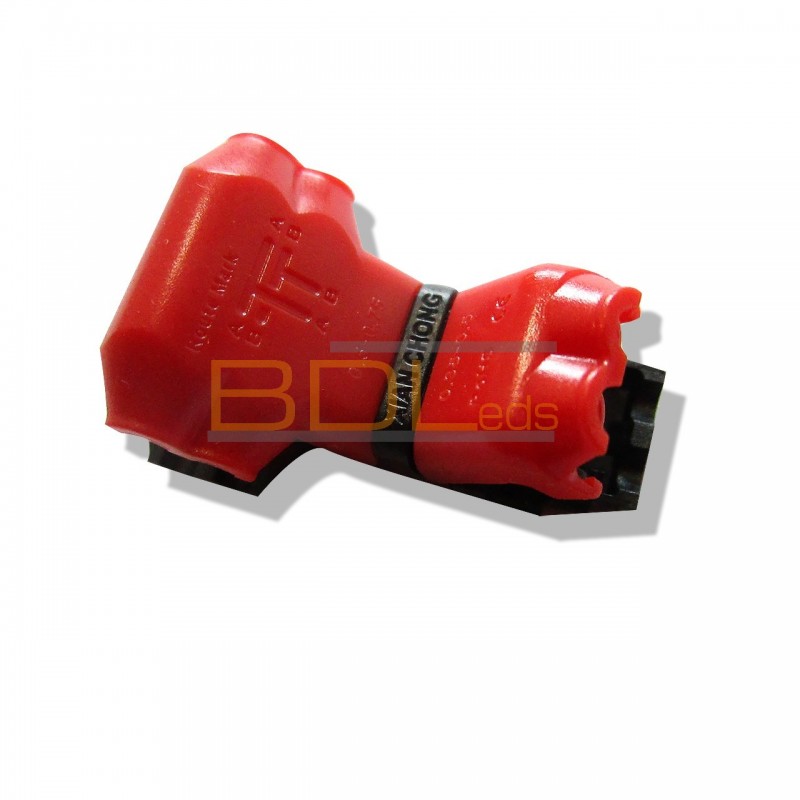

Connecteur droit type (T) à 2 voies 300V, max 10A, 0.75mm² 0.35mm²

Cette borne de connexion type T 2 voies permet de créer rapidement une dérivation filaire. Elle crée un branchement en parallèle, ce qui autorise le raccordement de plusieurs éléments à une même source d'alimentation électrique. En effet, la technique de dérivation permet de séparer l'alimentation électrique en plusieurs circuits indépendants, reliés en parallèle. Ainsi, plusieurs modules LED ou rubans LED peuvent être connectés les uns aux autres, en cascade, pour former une chaîne lumineuse continue.

 L'installation d'une seule borne pour deux fils présente de nombreux avantages, notamment un gain de place important par rapport à des WAGO. Ce connecteur droit 2 fils facilite également l'installation des luminaires, puisqu'il n'est plus nécessaire de manipuler une multitude de bornes de connexion.

Comment connecter des fils souples à des bornes automatiques ?

Le second avantage du produit est de proposer un système de raccordement électrique sans outils. Les bornes sont simples à mettre en œuvre et en toute sécurité. Il suffit de placer la borne sur le faisceau principal, là où vous souhaitez créer un point de connexion. En respectant le plan de câblage indiqué sur le connecteur, il suffit de raccorder le luminaire. En renfermant la borne de raccordement, les conducteurs souples entrent en contact entre eux. Le dénudage du cuivre se fait de façon automatique, Il peut néanmoins être nécessaire d'employer une petit pince pour fermer le clapet pour les plus gros conducteurs.

Quelle sections de fils sont admissibles ?

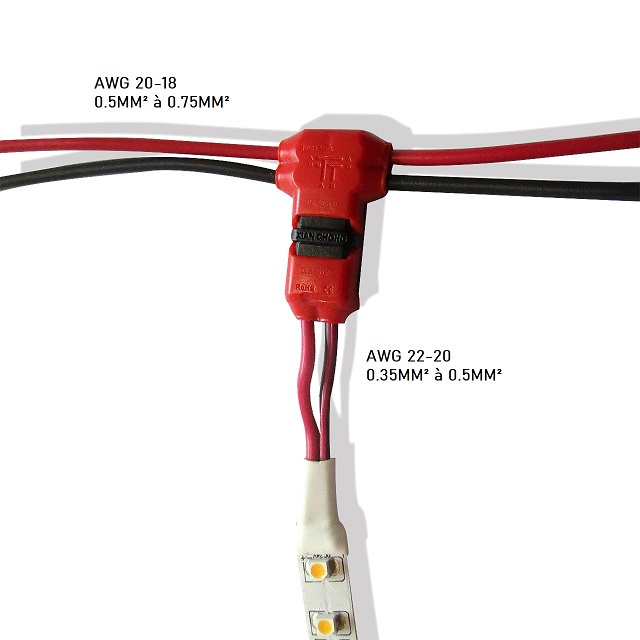

Sur la ligne principale les fils souples doivent avoir une section de 0.5mm² à 0.75mm² (ou AWG 20-18).

Sur la ligne dérivé, en général vers un ruban ou module LED, la section possible doit être entre 0.35mm² et 0.5mm² (ou AWG 22-20).

Par défaut tous nos rubans LED et modules sont équipés d'origine avec du fils électriques de 0.5mm².

Pour les câbles rigides il est nécessaire d'opter pour des connecteurs à levier rapides type wago.

L'intensité maximale admise est de 10A. La tension Maximale est de 300V AC/DC.
