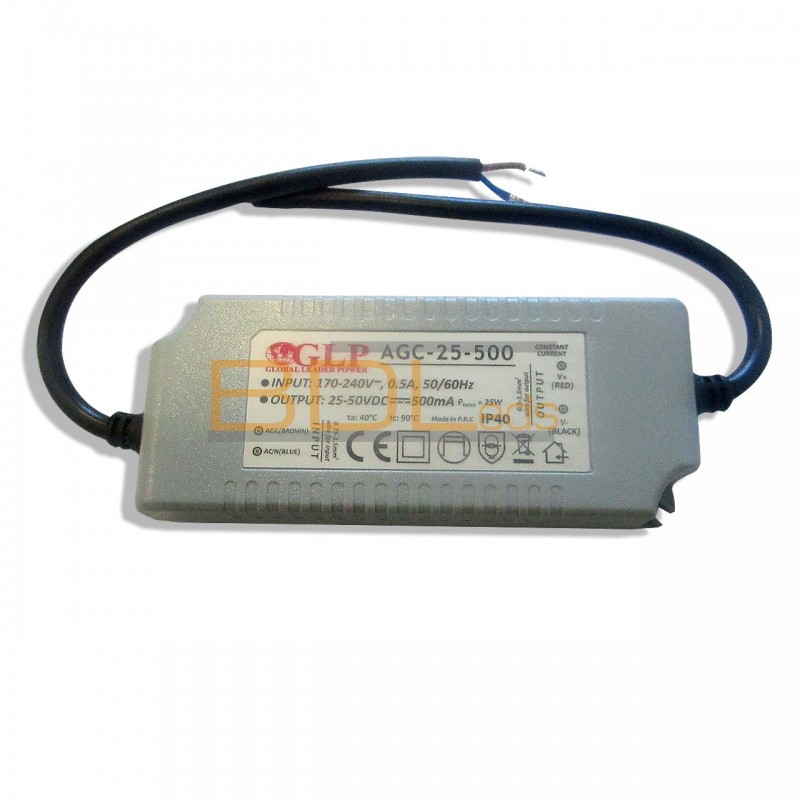

Alimentation LED CC 500ma 25-50VDC IP40 AGC-25-500

Qu'est ce qu'une alimentation à courant constant ?

Une alimentation LED courant constant fournie une intensité fixe (ampère) au consommateur (luminaire LED), en fonction de la puissance (watt) demandée, la tension (Volt) varie aux bornes de l'alimentation.

Prenons comme exemple notre modèle ici de 500ma ( 500 milliampères) branché à un spot de 18 watts, nous obtenons avec la formule U=P/I soit U= 18/0.5=36 Volts. La tension sera donc de 36V aux bornes du transfo. En conclusion la tension varie selon la puissance consommée par le luminaire LED

Comment choisir une alimentation à courant constant ?

Il y a deux critères à respecter scrupuleusement, le courant de sortie en mA et la plage de tension de sortie de l'alimentation.

Nous avons vu dans le chapitre précédent que la tension était liée à la puissance du LED. Reprenons notre exemple d'un spot de 18W avec un driver 500mA HS qui doit être remplacé.

La plupart des luminaires LED tolère une variateur de 10% en courant de sortie. il est donc possible de le brancher si l'ancien est compris entre 450 et 550 mA.

Dans notre cas la tension est de 36V, cela tombe bien la gamme de tension en sortie est de 25V à 50V pour notre alimentation LED CC.

Dans le cas ou la puissance n'est pas adapté, c'est à dire trop faible ou trop forte, l'alimentation se mettra en protection en envoyant que des impulsions de courant ayant pour effet de faire clignoter le luminaire.

Caractéristiques du transformateur CC 500ma

Courant nominal de sortie: 500mA

Plage de tension: 25-50VDC

Plage de puissance: 12.5-25 watts

Tension entrée: 180 ÷ 264VAC; 254 ÷ 370VDC 47 ÷ 63Hz

Efficacité énergétique: 86.5%

Câble entrée et sortie: 160mm

Section fils électriques entrée et sortie: 18AWG ( 0.82mm²)

Dimensions: 110 x 45 x 24mm

Indice de protection: IP40

Poids: 170 grammes

EAN Code: 5902135125144

Garantie: 2 ans
